    Эскадренный миноносец
    "Амурец"



    И. Черников. Журнал "Моделист-конструктор" № 11 - 1986 год
    Рисунок миноносца - Е.Войшвилло


    Советы по моделированию.

    Эскадренные миноносцы типа "Всадник", к которым относился и "Амурец", строились на добровольные пожертвования, собранные населением России во время русско-японской войны. 31 января 1905 года в городе Киле на верфи германской фирмы "Фридрих Крупп" были заложены миноносцы "Всадник", "Гайдамак", "Амурец" и "Уссуриец". Корпуса двух последних собирались в Гельсингфорсе на стапелях "Машино- и моторостроительного завода". В 1906 году вошли в строй корабли германской, а на следующий год - финской постройки.


    Основные тактико-технические данные этих кораблей были следующими:

    длина - 71 метр, ширина - 7,4 метра, осадка - 2,51 метра, водоизмещение - 570 тонн, скорость хода - 25 узлов.

    Вооружение:

    два 75-мм и шесть 57-мм орудия, два пулемета, три торпедных аппарата, 25 мин заграждения. В 1910 году корабли получили новое вооружение - по два 102-мм орудия и четыре пулемета. В советское время на корме миноносцев была установлена 37-мм зенитная автоматическая пушка.


    Окраска:


    Надводная часть миноносцев окрашивалась в шаровый цвет, подводная часть и марки на трубах были красными, козырьки труб, кнехты и киповые планки - черными, гребные винты - некрашенные, бронзовые.

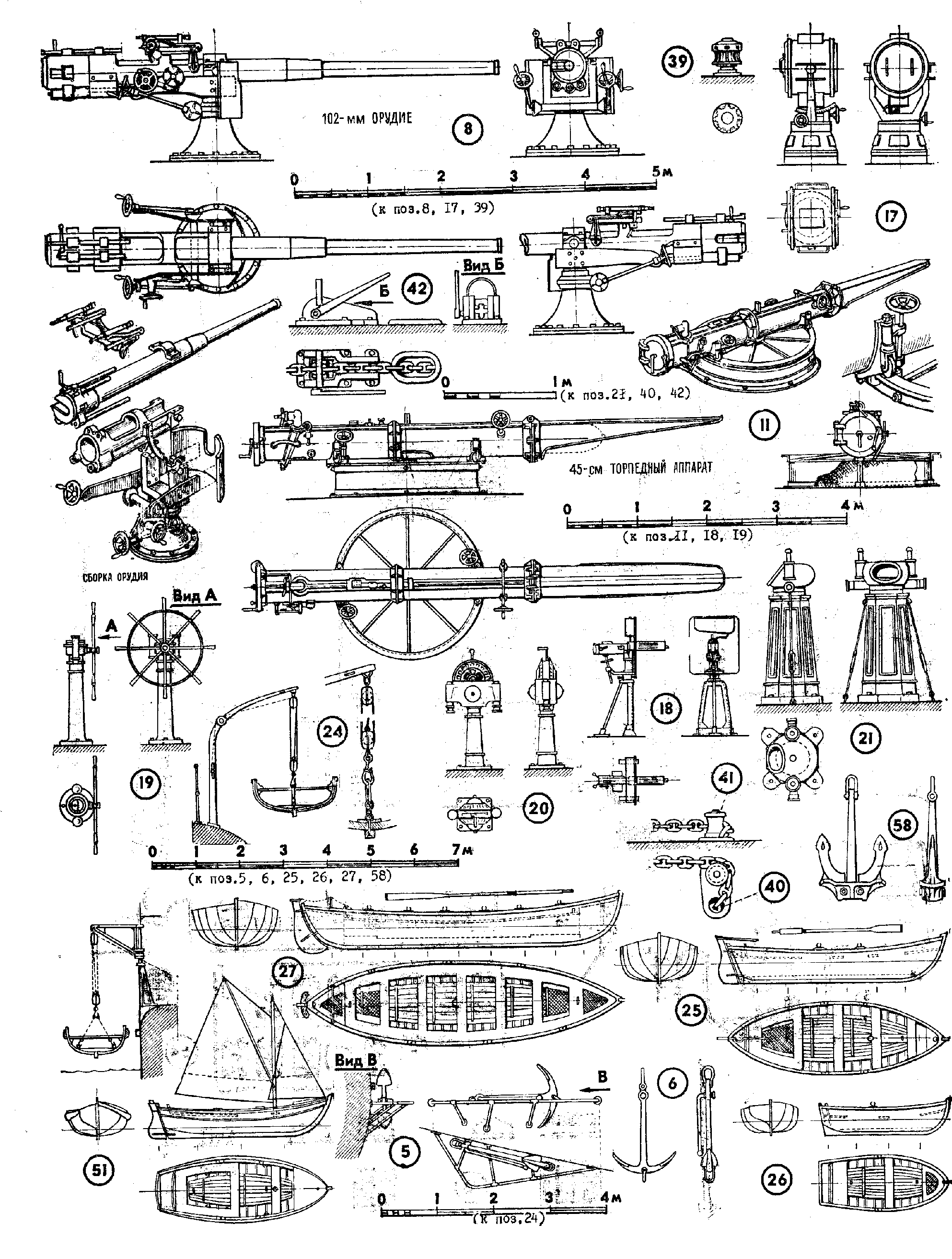

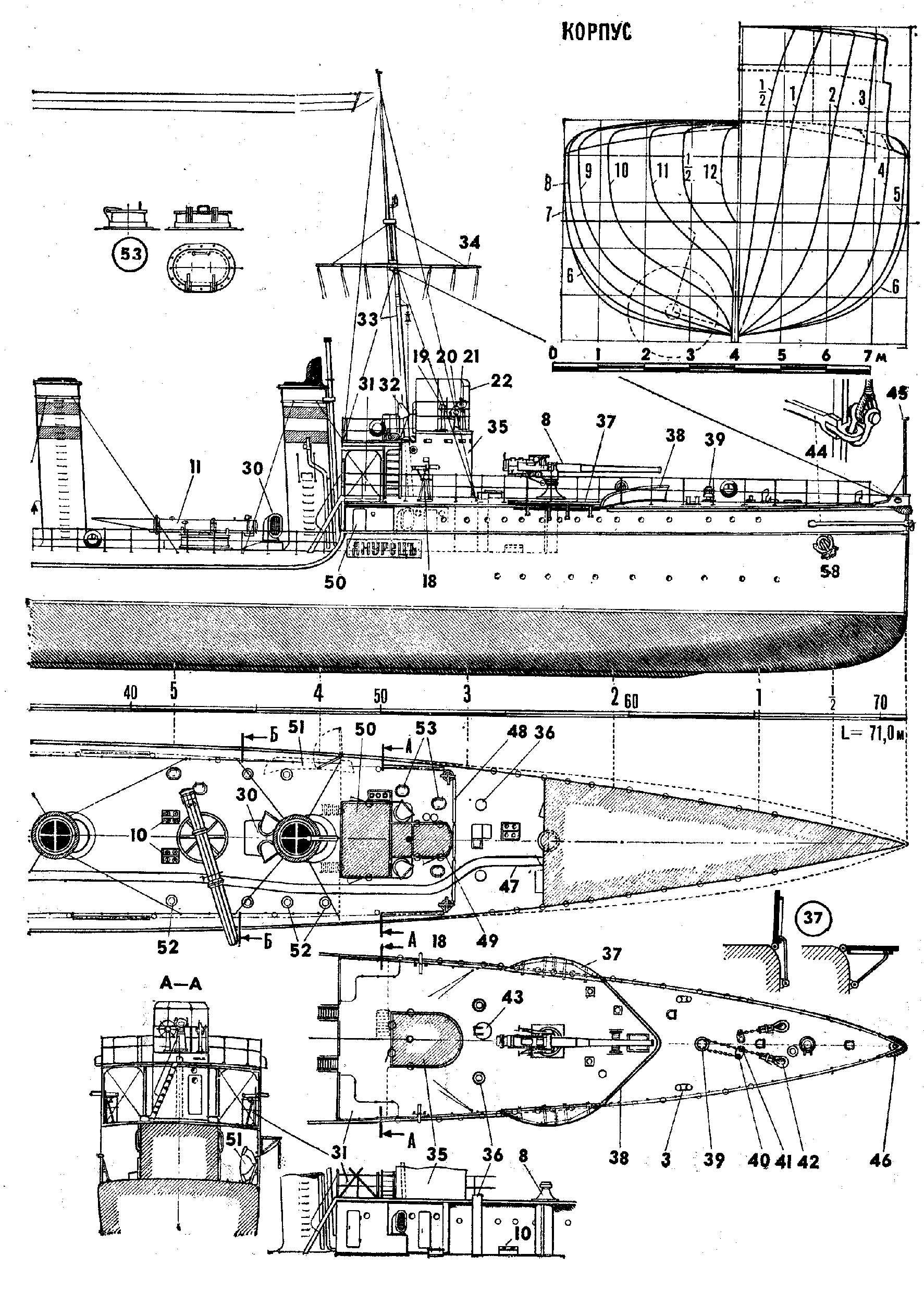

    Чертежи эскадренного миноносца "Амурец"

    скачать 1-ым способом

    скачать немедленно!

    лист 1

    лист 2

    лист3

    лист 4

    скачать 2-ым способом

    скачать немедленно!

    лист 1

    лист 2

    лист3

    лист 4



    Эскадренный миноносец Амурец ведет артиллерийский огонь по береговым батареям белофиннов. 27 июля 1919 года
